在石油、化工、煤礦、冶金等存在易燃易爆介質的工業場景中，防爆型PLC控制柜作為自動化控制的核心設備，其設計合理性與安全合規性直接關系到生產安全、設備穩定運行及人員生命財產安全。不同于普通PLC控制柜，防爆型產品需在滿足自動化控制功能的基礎上，通過特殊結構、材質與工藝設計，阻斷電氣火花、高溫發熱等點燃源與外部易燃易爆環境的接觸，嚴格遵循國家及行業相關標準。本文結合工業現場實操經驗，詳細闡述防爆型PLC控制柜的設計要點與安全規范，為行業設計、生產及應用提供參考。

一、防爆型PLC控制柜核心設計要點

1.1 防爆型式選型設計

防爆型式的選擇是防爆PLC控制柜設計的首要前提，需結合現場爆炸危險區域等級、介質特性（如氣體、粉塵類型）、環境溫度等參數精準確定，核心遵循GB 3836.1-2010《爆炸性氣體環境用電氣設備》及GB 3836.15-2024《爆炸性環境 第15部分：電氣裝置設計、選型、安裝規范》要求。目前工業現場應用最廣泛的防爆型式主要有隔爆型（Ex d）、本質安全型（Ex i）及正壓型（Ex p）三類。

隔爆型通過堅固的外殼結構，將內部可能產生火花、高溫的元件密封，即便內部發生爆炸，外殼也能承受爆炸壓力，阻止火焰外泄，適用于大多數爆炸性氣體環境；本質安全型通過限制電路中的電壓、電流，確保設備在正常工作及故障狀態下產生的電火花、熱效應不足以引燃易燃易爆介質，多用于信號采集、控制回路等低功率場景；正壓型通過向柜內通入潔凈空氣或惰性氣體，維持柜內正壓，阻止外部易燃易爆氣體進入，適用于大型PLC系統及多元件集成場景。實際設計中，需避免盲目追求高防爆等級，結合現場實際工況選型，兼顧安全性與經濟性。石家莊PLC控制柜廠家德蘭電氣在選型設計中，會結合客戶現場危險區域劃分、介質參數，提供定制化選型方案，確保防爆型式與現場工況精準匹配。

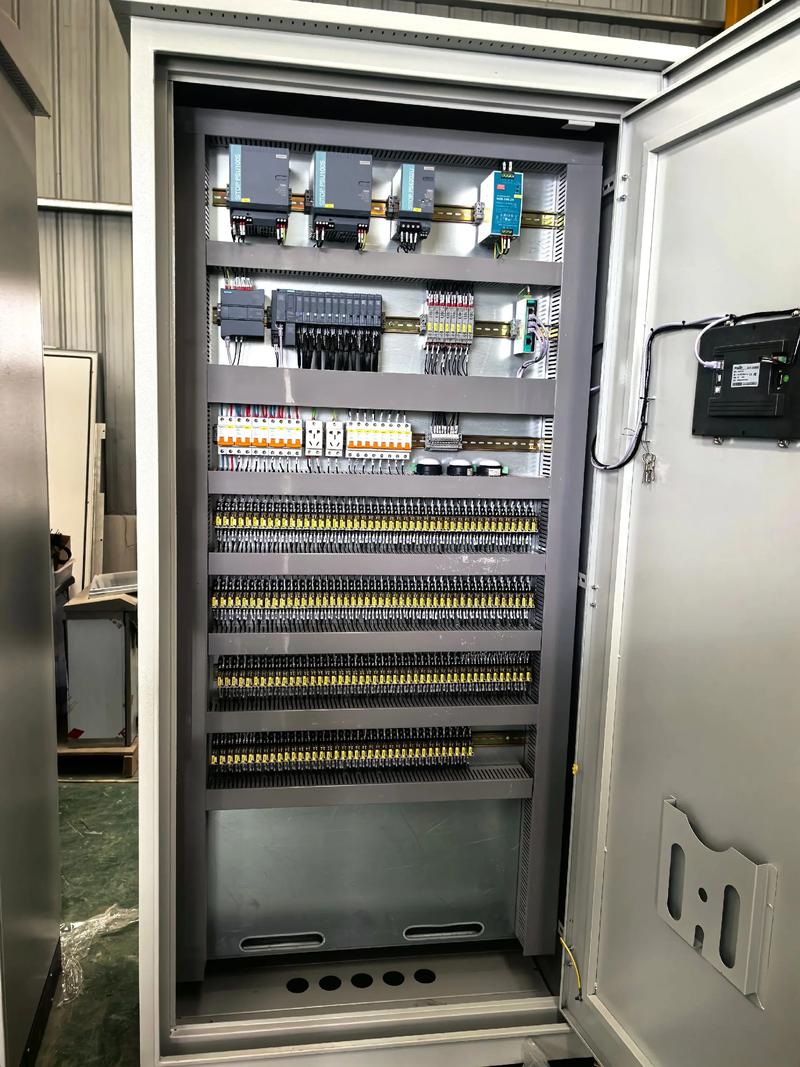

1.2 柜體結構與材質設計

柜體結構與材質直接決定防爆性能，需滿足密封、抗壓、抗沖擊及耐腐蝕要求。材質方面，優先選用高強度碳鋼、不銹鋼或鋁合金，其中不銹鋼材質適用于腐蝕性較強的化工、海洋等場景，鋁合金材質可減輕柜體重量，便于安裝搬運。柜體厚度需根據防爆等級計算確定，隔爆型柜體鋼板厚度通常不低于6mm，確保能承受內部爆炸產生的壓力，避免外殼變形、破裂。

結構設計上，柜體需采用整體密封結構，柜門與柜體連接處加裝耐油、耐高溫的密封膠圈，縫隙控制在0.1-0.3mm，防止易燃易爆介質滲入；柜頂需設計防雨、防塵罩，避免雨水、粉塵進入柜內影響元件運行；柜體底部預留電纜引入裝置，采用防爆密封接頭，電纜穿過接頭后需用密封膠填充，確保密封性能。同時，柜體需設計合理的檢修門，檢修門與柜體的連接采用防爆螺栓，確保連接牢固，檢修時需能快速拆卸，不影響防爆性能。

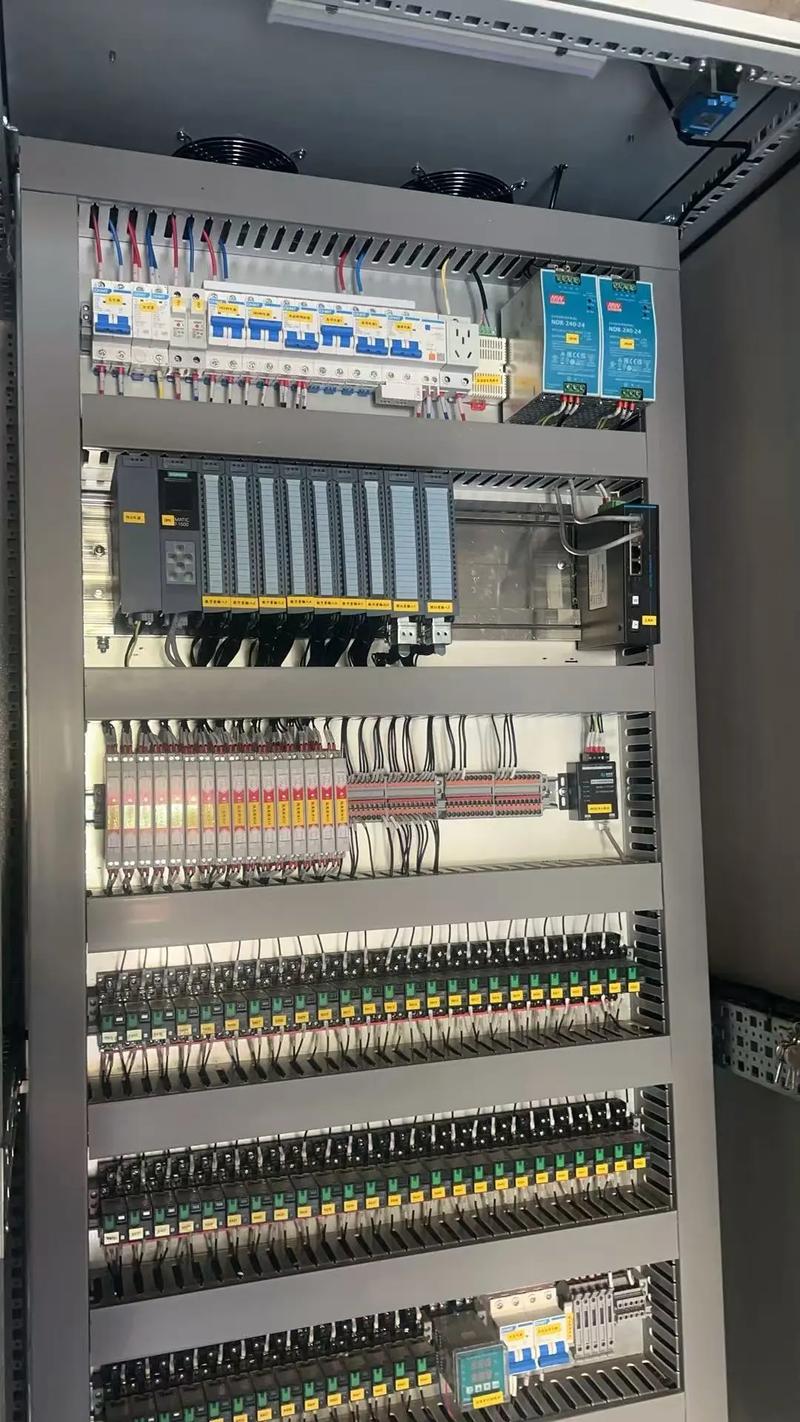

1.3 內部元件選型與布局設計

內部元件選型需遵循“防爆優先、適配性強”的原則，所有元件必須具備相應的防爆認證，嚴禁使用非防爆元件。PLC主機優先選用本質安全型或隔爆型，根據控制規模選擇模塊化或一體化機型，確保其在爆炸危險環境中能穩定運行；電源模塊需選用防爆型開關電源，輸出電壓穩定，具備過載、短路保護功能，避免電源故障產生火花；繼電器、接觸器等執行元件需選用隔爆型或增安型，觸點容量需與負載匹配，減少觸點電弧產生。

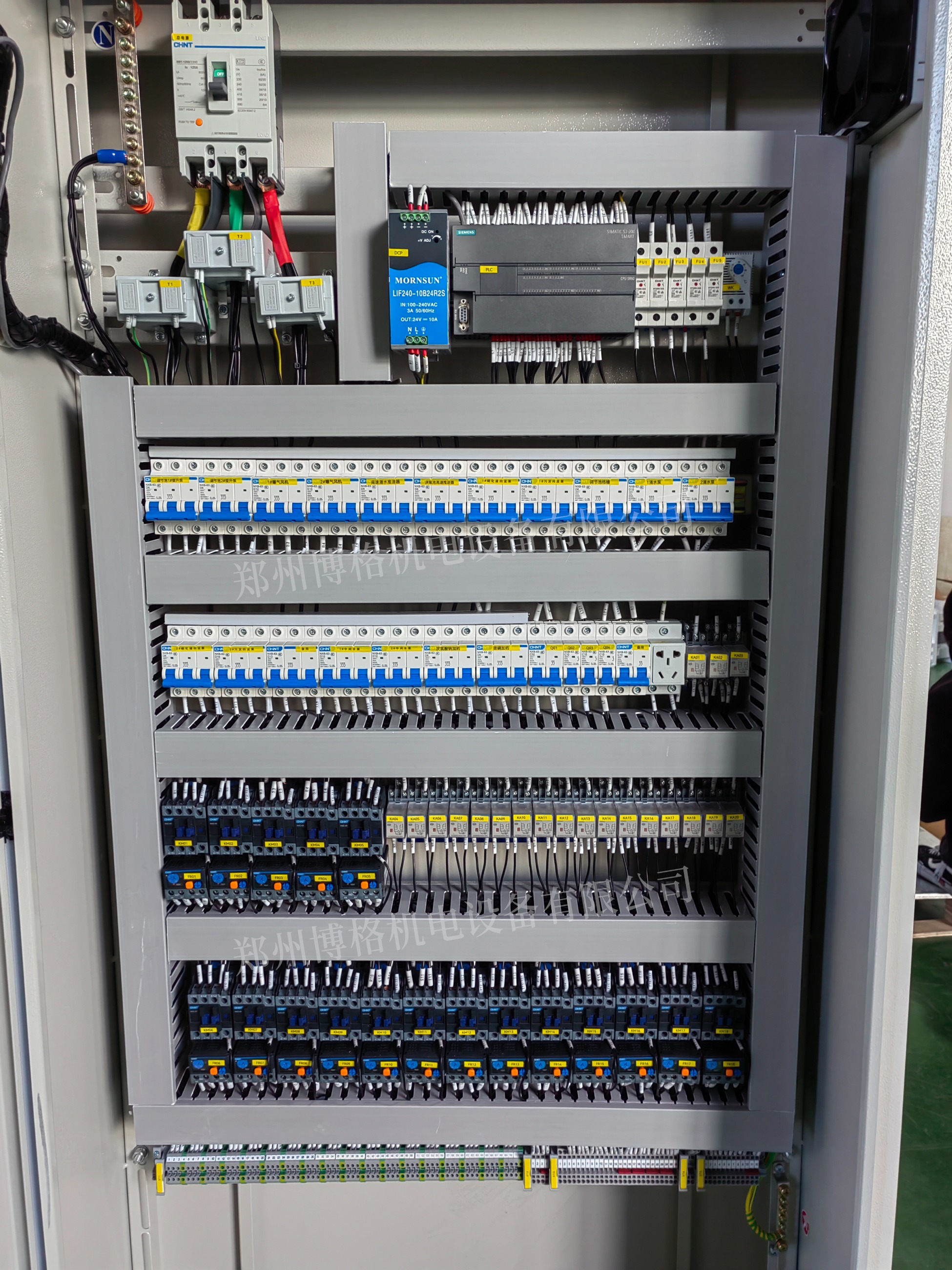

布局設計需兼顧散熱、操作便捷性與安全性：PLC主機、電源模塊等發熱元件需安裝在柜體上部，便于熱量散發；接線端子、繼電器等元件按功能分區布置，強弱電分離，避免電磁干擾；操作按鈕、指示燈等外部操作元件需安裝在防爆操作面板上，面板與柜體密封連接，操作時不會破壞防爆結構。同時，內部布線需規范，采用阻燃、耐高溫電纜，電纜走向清晰，固定牢固，接線端子采用防爆型，接線處壓緊，避免接觸不良產生電火花。

1.4 散熱與防護設計

防爆PLC控制柜在運行過程中，PLC主機、電源模塊、變頻器等元件會產生熱量，若熱量無法及時散發，會導致元件過熱損壞，甚至引發安全隱患。散熱設計需結合防爆要求，避免因散熱結構破壞密封性能：隔爆型柜體可采用外殼散熱，通過增大柜體表面積、加裝散熱片，利用自然對流散熱；正壓型柜體可通過通入冷卻后的惰性氣體，實現強制散熱；本質安全型柜體可采用小型防爆風扇，配合散熱孔實現通風散熱，散熱孔需加裝防爆格柵，防止火花外泄。

防護設計需滿足IP防護等級要求，根據現場環境確定防護等級，通常不低于IP54，防止粉塵、雨水、油污等進入柜內。同時，柜體需具備防靜電、防雷擊功能，柜體外殼可靠接地，接地電阻不大于4Ω，避免靜電積累產生火花，防雷擊裝置需與柜體接地系統連接，防止雷擊損壞內部元件。石家莊PLC控制柜廠家德蘭電氣在散熱與防護設計中，結合不同行業場景特點，優化散熱結構，選用優質防護材料，確保設備在惡劣環境下長期穩定運行。

二、防爆型PLC控制柜安全規范

2.1 設計規范要求

防爆型PLC控制柜的設計必須嚴格遵循國家及行業相關標準，除GB 3836系列標準外，還需符合GB 4720-84《低壓電器電控設備》、JB 616-84《電力系統二次電路用屏（臺）通用技術條件》等標準要求。設計文件需包含防爆型式說明、危險區域劃分、元件選型依據、結構設計參數、接地設計方案等內容，確保設計方案可追溯、可驗證。

設計過程中，需進行風險評估，識別可能存在的點燃源（如電火花、高溫、靜電），采取針對性防控措施；對于復雜工況，需進行防爆性能模擬測試，確保柜體在極限工況下仍能滿足防爆要求。嚴禁擅自修改防爆結構、降低防爆等級，設計變更需經過專業審核，確保變更后仍符合安全規范。

2.2 生產制造規范

生產制造過程需嚴格按照設計方案執行，確保每一道工序符合防爆要求。材質加工需采用精密機床切割、焊接，焊接處需平整、牢固，無夾渣、氣孔等缺陷，焊接后需進行壓力測試，確保焊接處能承受爆炸壓力；密封膠圈需選用符合標準的耐油、耐高溫、耐腐蝕產品，安裝時確保無破損、無錯位，保證密封性能；內部元件安裝需規范，接線牢固，布線整齊，每個接線端子都需有清晰標識，便于檢修。

生產完成后，需進行全面檢測，包括防爆性能檢測、密封性能檢測、電氣性能檢測等，檢測合格后方可出廠。檢測報告需詳細記錄檢測項目、檢測數據、檢測結果，確保產品符合相關標準。同時，產品需附帶防爆認證證書、產品說明書、檢測報告等資料，便于用戶安裝、使用和維護。

2.3 安裝調試規范

安裝地點需符合設計要求，遠離易燃易爆介質泄漏點，避免陽光直射、雨水浸泡、劇烈振動等惡劣環境；安裝時需確保柜體垂直放置，固定牢固，防止傾倒；柜體外殼必須可靠接地，接地導線選用黃綠雙色電纜，截面不小于4mm2，接地電阻需定期檢測，確保符合要求。

調試過程中，需嚴格按照操作規程進行，先進行空載調試，檢查電源、PLC主機、執行元件等是否正常運行；再進行負載調試，模擬現場工況，檢查控制邏輯是否正確，防爆性能是否穩定。調試過程中，嚴禁擅自拆卸柜體、修改接線，若發現異常，需立即停機排查，確保調試安全。調試完成后，需填寫調試記錄，記錄調試過程、調試結果、存在問題及處理措施。

2.4 日常維護與檢修規范

日常維護需定期對防爆PLC控制柜進行檢查，包括柜體密封情況、接地情況、元件運行狀態、散熱情況等，發現密封膠圈老化、破損，需及時更換；發現元件故障、接線松動，需及時處理，避免故障擴大。維護時需切斷電源，佩戴防靜電手環，嚴禁在帶電狀態下打開柜體檢修，檢修工具需采用防爆型，避免產生火花。

定期檢修需按照設備維護手冊執行，每年至少進行一次全面檢修，包括內部元件清潔、接線檢查、防爆性能檢測等，及時更換老化、損壞的元件，確保設備始終處于良好運行狀態。檢修完成后，需進行性能測試，合格后方可投入使用。同時，需建立維護檢修檔案，記錄維護檢修時間、內容、人員、檢測數據等信息，便于追溯。

防爆型PLC控制柜的設計與安全規范，是保障易燃易爆場景工業生產安全的關鍵環節，需貫穿設計、生產、安裝、調試、維護全過程。設計時需精準選型、優化結構，生產時需嚴格把控質量，安裝調試時需規范操作，日常維護時需定期排查，確保設備既滿足自動化控制需求，又具備可靠的防爆性能。隨著工業自動化水平的不斷提升，防爆型PLC控制柜的應用范圍將不斷擴大，設計與安全規范也將不斷完善，行業從業者需不斷提升專業能力，嚴格遵循相關標準，推動防爆PLC控制柜行業高質量發展，為工業生產安全保駕護航。
